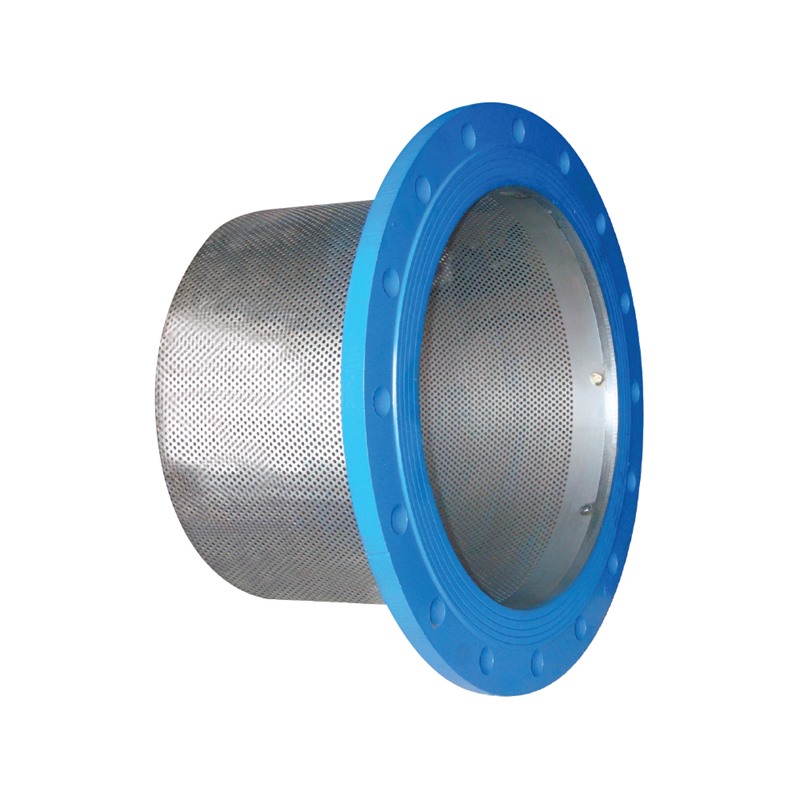

Strainer Basket (Suction Strainer)

PRODUCT FEATURES

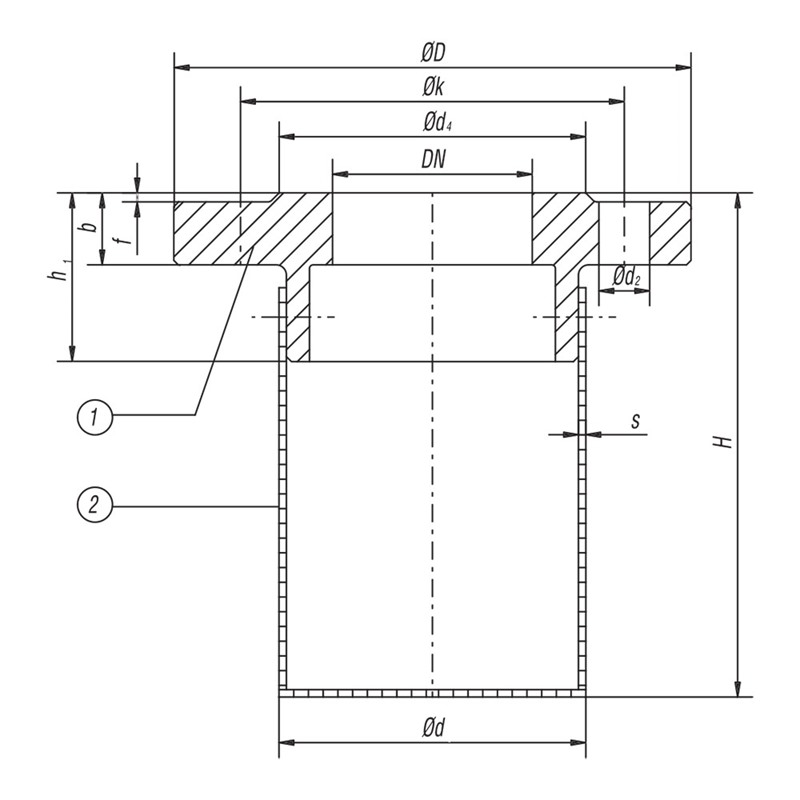

NO	PART NAME	MATERIAL
1	Body	GG 25 / RSt 37- 2
2	Basket	RSt 37- 2 (gal.Zn) / 304

Nominal Diameter	Flange Dimensions			Face Dimensions		Bolts			Filtre		Heights
DN	ØD	Øk	b	Ød4	t	Holes Of	Ød2	Bolt Dia.	Ød1	S	h1	H
40	150	110	18	84	2	4	18	M16	71	1,5	50	130
50	165	125	20	99	2	4	18	M16	81	1,5	50	130
65	185	145	20	118	2	8	18	M16	101	1,5	50	160
80	200	160	20	132	2	8	18	M16	111	1,5	50	180
100	220	180	22	156	2	8	18	M16	140	1,5	50	195
125	250	210	22	184	2	8	18	M16	161	1,5	50	250
150	285	240	24	211	2	8	22	M20	190	2	50	285
200	340	295	24	266	2	8	22	M20	235	2	60	385
250	395	350	26	319	2	12	22	M20	295	2	60	460
300	445	400	26	370	2	12	22	M20	345	2	60	530
350	505	460	26	429	2	16	22	M20	410	2	60	600
400	565	515	26	480	2	16	26	M24	454	2,5	60	715
450	615	565	28	530	2	20	26	M24	474	2,5	85	880
500	670	620	28	582	2	20	29,5	M27	554	2,5	85	915
600	780	725	34	682	2	20	29,5	M27	654	2,5	85	1030
700	985	840	34	794	5	24	29,5	M27	774	2,5	95	1215
