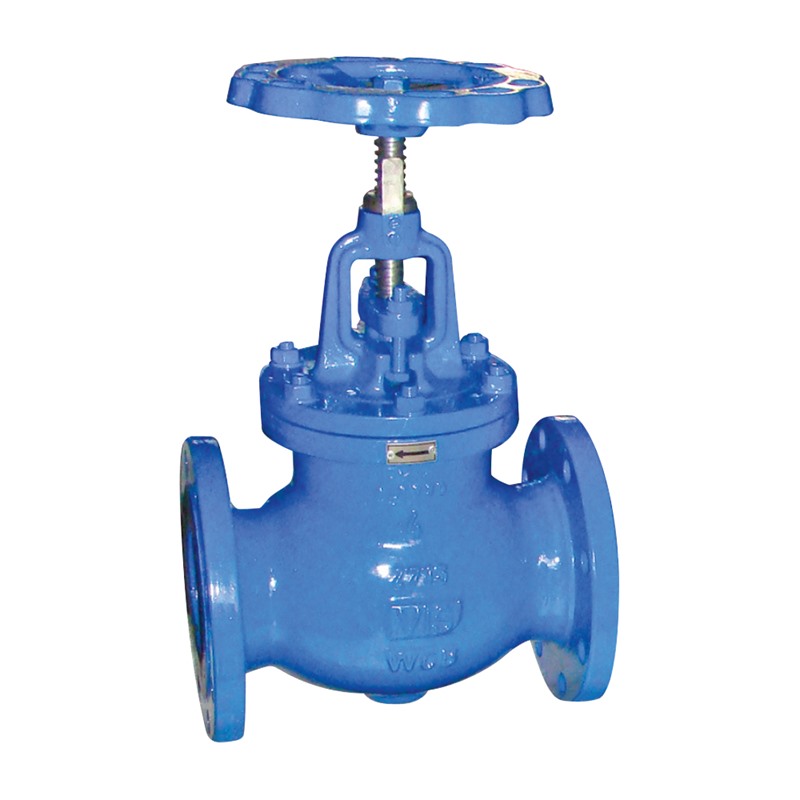

Globe Valve 150Lb

PRODUCT FEATURES

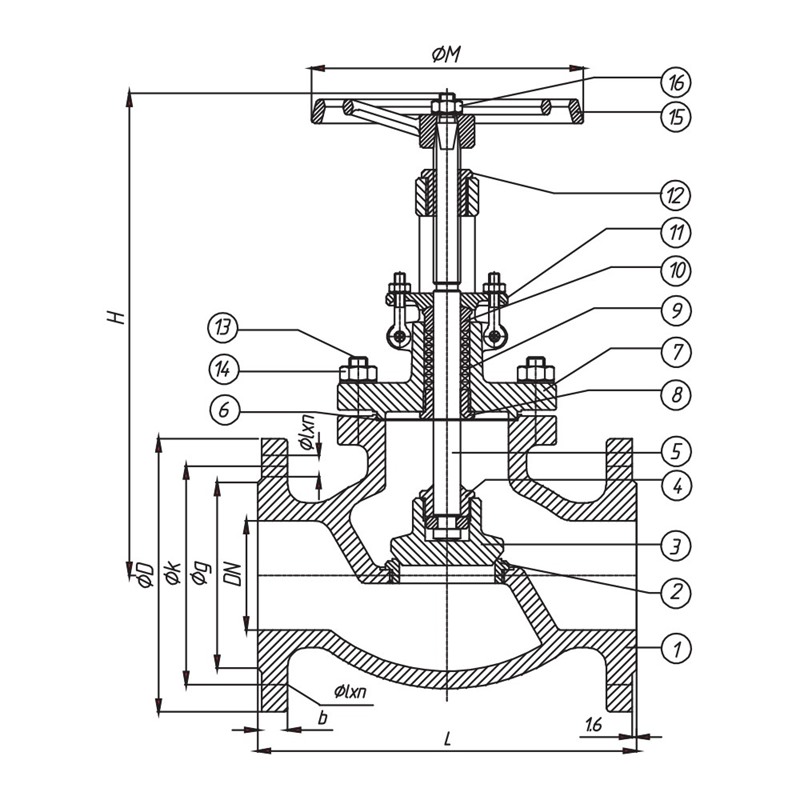

Nominal Pressure	Nominal Diameter	Valve Dimensions			Flange Dimensions					Weight
ANSI	DN	L	H	ØM	ØD	Øk	Øg	b	Ølxn	kg
C150	15	108	185	100	89	60,5	35	10	Ø16x4	4
	20	117	205	100	99	70	43	10,5	Ø16x4	4,5
	25	127	210	100	108	79,2	51	11,5	Ø16x4	5,5
	32	140	220	140	117	89	64	13	Ø16x4	9
	40	165	240	140	127	98,6	73	14,5	Ø16x4	12
	50	203	330	200	152,5	120,7	92	16	Ø19x4	17
	65	216	360	200	178	139,7	105	17,5	Ø19x4	23
	80	241	382	250	190,5	152,4	127	19	Ø19x4	37
	100	192	445	355	229	190,5	157	24	Ø19x8	47
	125	155,6	485	355	254	216	185,7	24	Ø22x8	71
	150	406,4	540	355	279,5	241,3	216	25,5	Ø22x8	86
	200	495	620	450	343	298,5	270	28,5	Ø22x8	130
	250	622	770	450	406,5	362	324	30,2	Ø22,5x12	205
	300	698,5	880	550	483	431,8	381	32	Ø22,5x12	325
	350	787	1100	650	533	476	413	35	Ø29x12	-
	400	914	1250	650	597	539,5	470	36,6	Ø29x16	-

Globe Valves	-	Flanged(FLGD)
Class 150	-	olted Bonnet(BB)
ANSI B16,10	-	Rising stem and handwheel(RS)
ANSI B16,5/Flange	-	Outside screw and yoke(OSY) Bolted Gland (BG) Renewable seat(Optional)
