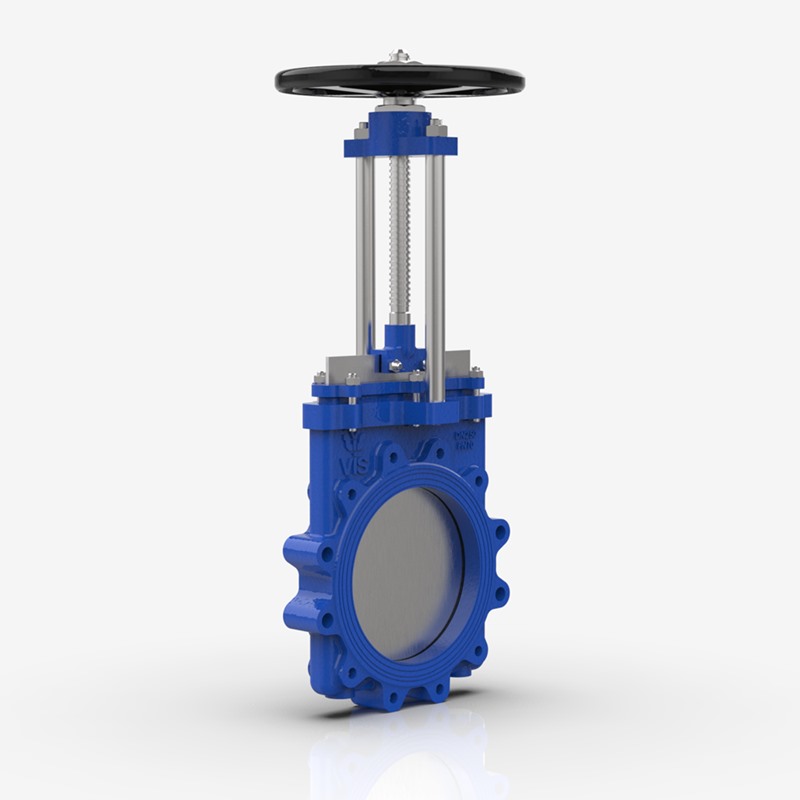

Knife Gate Valve

PRODUCT FEATURES

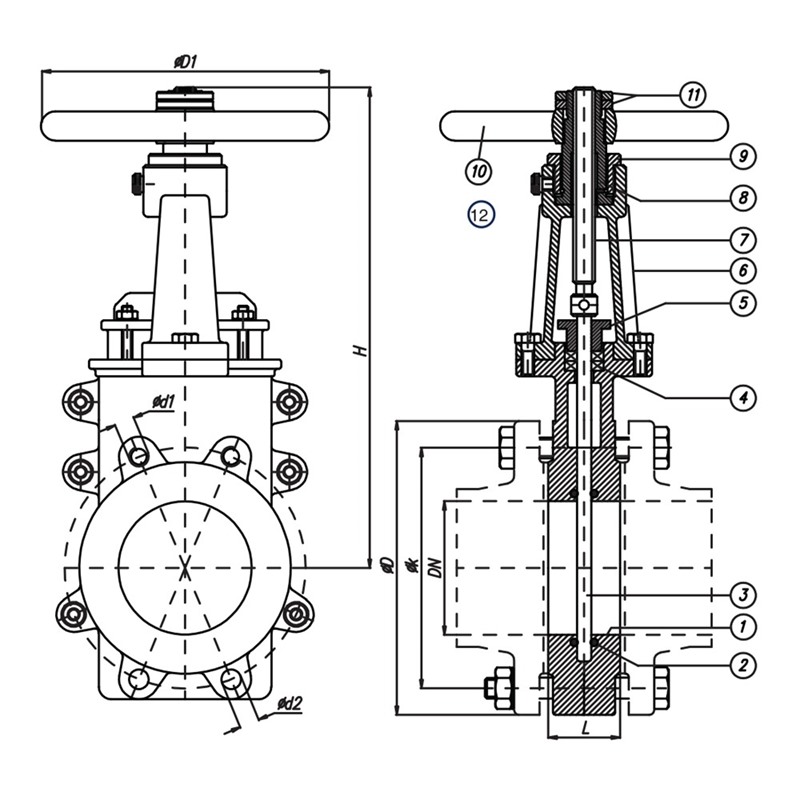

Nominal Pressure	Nominal Diameter	Valve Dimensions			Flange Dimensions DIN 2501/TS 810/PN 10 DIN EN 1092-2				Flange Dimensions DIN 2501/TS 810/PN 16 DIN EN 1092-2				Weight
PN	DN	L	H	D1	ØD	Øk	Ød1xn	Ød2xn	ØD	Øk	Ød1xn	Ød2xn	kg
16-10	50	43	450	200	165	125	M16X2	M18X2	165	125	M16X2	Ø18X2	12
	65	46	470	200	185	145	M16X2	M18X2	185	145	M16X2	Ø18X2	13
	80	46	500	200	200	180	M16X2	M18X2	220	160	M16X2	Ø18X2	15
	100	52	550	225	200	180	M16X2	M18X2	250	210	M16X2	Ø18X2	19
	125	56	600	225	250	210	M16X2	M18X2	250	210	M16X2	Ø18X2	23
	150	56	650	250	285	240	M22X2	M20X2	285	240	M20X2	Ø22X2	29
	200	60	750	250	340	295	M22X2	M20X2	340	295	M20X4	Ø22X4	43
10-6	250	68	870	315	395	350	M20X4	M22X4	405	355	M24X4	Ø26X4	68
	300	78	1000	360	445	400	M20X4	M22X4	460	410	M24X4	Ø26X4	98
	350	78	1100	400	505	460	M20X6	M22X4	420	470	M24X6	Ø26X6	142
6-4	400	102	1200	400	565	515	M24X6	M26X6	580	525	M27X6	Ø30X6	170
	500	127	1400	400	670	620	M24X6	M26X6	715	650	M30X6	Ø33X6	262
	600	154	1600	500	780	725	M27X6	M30X6	840	770	M33X6	Ø36X6	382
4-2,5	700	165	1850	630	895	840	M27X8	M30X8	910	840	M33X8	Ø36X8	550
4-2,5	800	190	2100	630	1015	950	M30X8	M33X8	1025	950	M36X8	Ø39X8	950
3-2,5	900	203	2350	630	1115	1050	M30X14	M33X14	1125	1050	M36X14	Ø39X14	1250
2,5-2	1000	216	2600	630	1230	1160	M33X14	M36X14	1255	1170	M39X14	Ø42X14	1500
