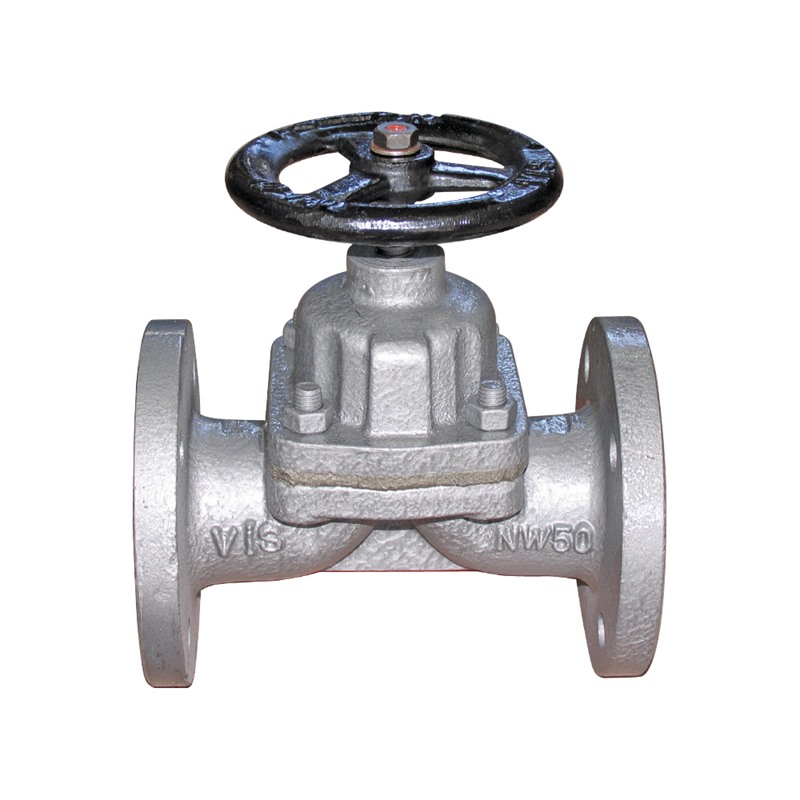

Diaphragm Valve

PRODUCT FEATURES

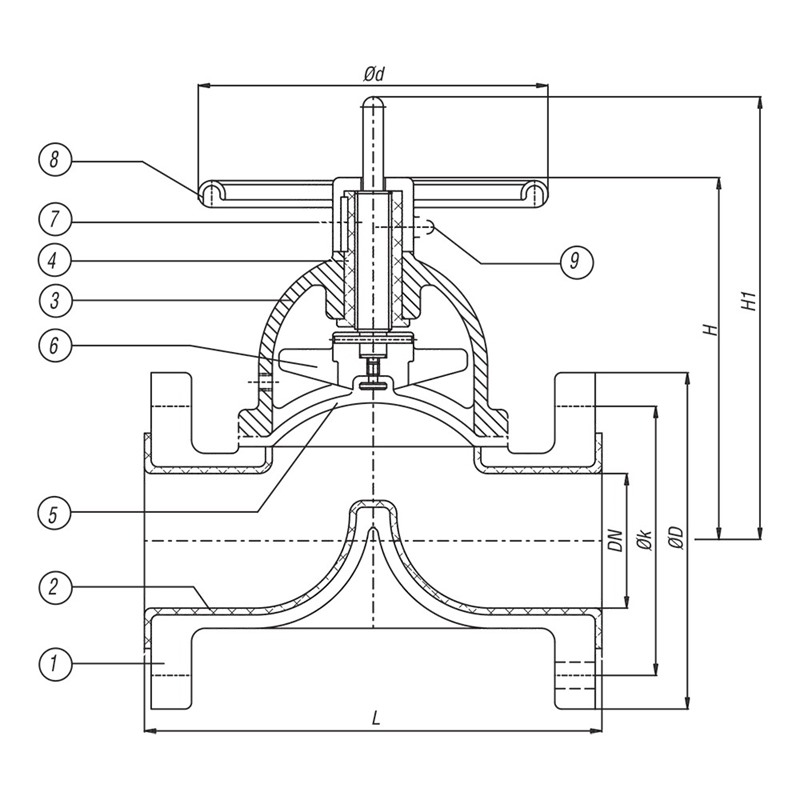

Nominal Pressure	Nominal Diameter	Valve Dimensions DIN3202/2-F1 BS 5156					PN10 Flange Dimensions DIN 2501 / TS 810		PN16 Flange Dimensions DIN 2501 / TS 810		PN40 Flange Dimensions DIN 2501 / TS 810		ANSI 125-150 Flange Dimensions		Weight
PN	DN	DIN L	BS L	H	H1	Ød	D	k	D	k	D	k	D	k	kg
10-16	15	130	106	75	75	80	95	65	95	65	95	65	89	60	2,5
	20	150	117	100	100	80	105	75	105	75	105	75	99	70	3
	25	160	127	110	110	100	115	85	115	85	115	85	108	79	3
	32	180	146	125	150	100	140	100	140	100	140	100	117	89	6,5
	40	200	159	145	170	120	150	110	150	110	150	110	127	98,5	7
	50	230	190	175	205	140	165	125	165	125	165	125	152,4	120,7	9
	65	290	216	195	235	160	185	145	185	145	185	145	178	139,7	14
	80	310	254	235	280	200	200	160	200	160	200	160	191	152,4	18
	100	350	305	265	330	250	220	180	220	180	235	190	229	190,5	26
	125	400	356	320	400	280	250	210	250	210	270	220	254	216	50
	150	480	406	375	460	320	285	240	285	240	300	250	279,5	241,3	66
	200	600	521	530	645	360	340	295	340	295	375	320	343	298,5	130
	250	730	635	630	775	400	395	350	405	355	450	385	406	362	190
	300	-	749	730	930	500	445	400	460	410	515	450	483	432	295
	350	-	921	810	1030	500	505	460	520	470	580	510	533	476,3	-
	400	-	749	775X2	975X2	630	565	515	580	525	660	585	597	539,8	-
	450	-	921	850X2	1070X2	800	615	565	640	585	685	610	635	578	-
	500	-	921	875X2	1095X2	800	670	620	715	650	755	670	698,5	635	-
