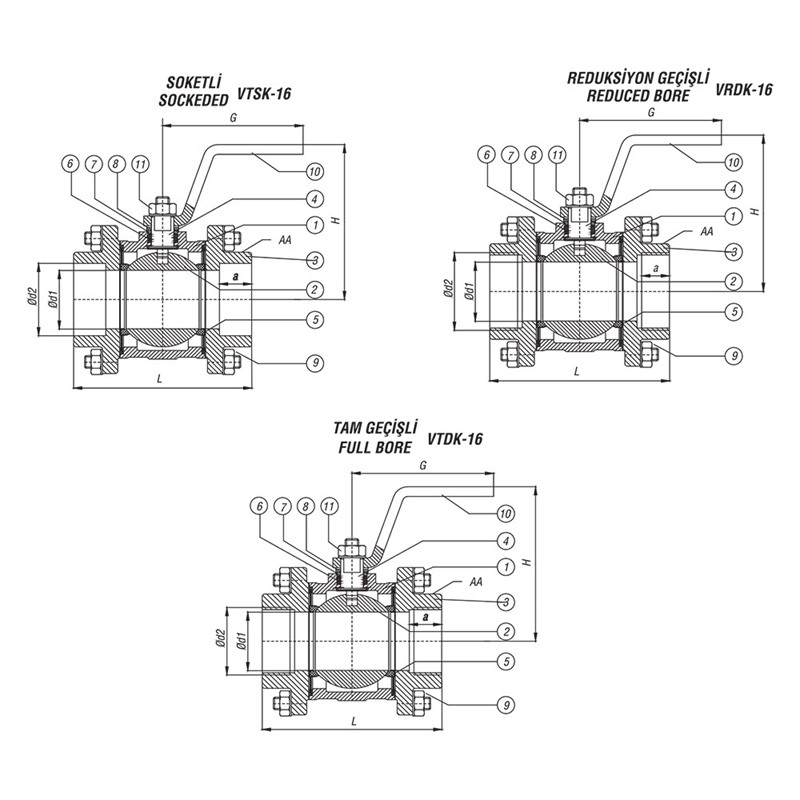

Threaded Ball Valve (Full Bore-Reduced Bore)

PRODUCT FEATURES

Ends	Nominal Diameter	Valve Dimensions			Ends Features				Weight
	DN	L	H	G	AA	d1	d2	a	kg
Reduced Bore	1/2"/10	70	89	130	27	10	R 1/2"	15,5	0,65
	3/4"/15	75	93	130	32	15	R 3/4"	16	1,3
	1"/20	95	110	160	41	20	1"	19	1,5
	1 1/4"/25	105	113	160	50	25	R 1 1/4"	19	2,2
	1 1/2"32	110	127	200	55	32	R 1 1/2"	19	3,8
	2"/40	125	134	200	70	40	R 2"	20	4,5
	2 1/2"/50	188	165	280	95	50	R 2 1/2"	38	11
Full Bore	1/4"/10	70	89	130	27	10	R 1/4"	10,5	0,6
	3/8"	70	89	130	27	10	R 3/8"	11,5	0,6
	1/2"	75	93	130	32	15	R 1/2"	15,5	0,7
	3/4"	95	110	160	41	20	R 3/4"	16	1,2
	1"	105	113	160	50	25	R 1"	19	1,8
	1 1/4"	110	127	200	55	32	R 1 1/4"	19	3,3
	1 1/2"	125	134	200	70	40	R 1 1/2"	19	3,7
	2"	150	141	280	75	50	R 2"	20	5
Socketed	3/8"	70	89	130	27	10	17,6	10	0,7
	1/2"	75	93	130	32	15	21,8	10	1
	3/4"	95	110	160	41	20	27,1	13	1,5
	1"	105	113	160	50	25	33,8	13	3
	1 1/4"	110	127	200	55	32	42,6	13	3,5
	1 1/2"	125	134	200	70	40	48,7	13	4,4
