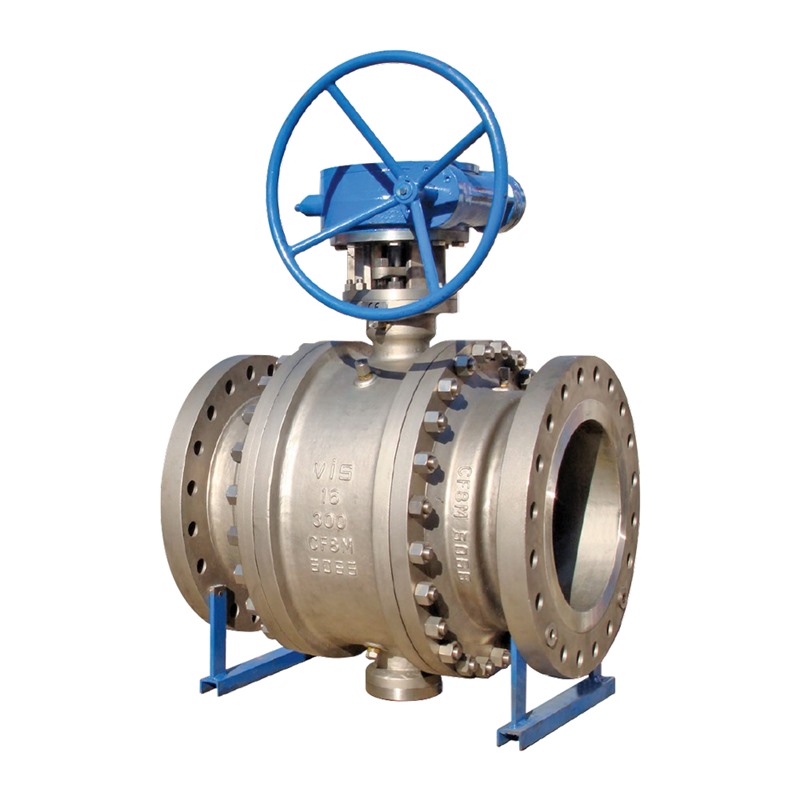

API Trunnion Ball Valve

TECHNICAL SPECIFICATIONS

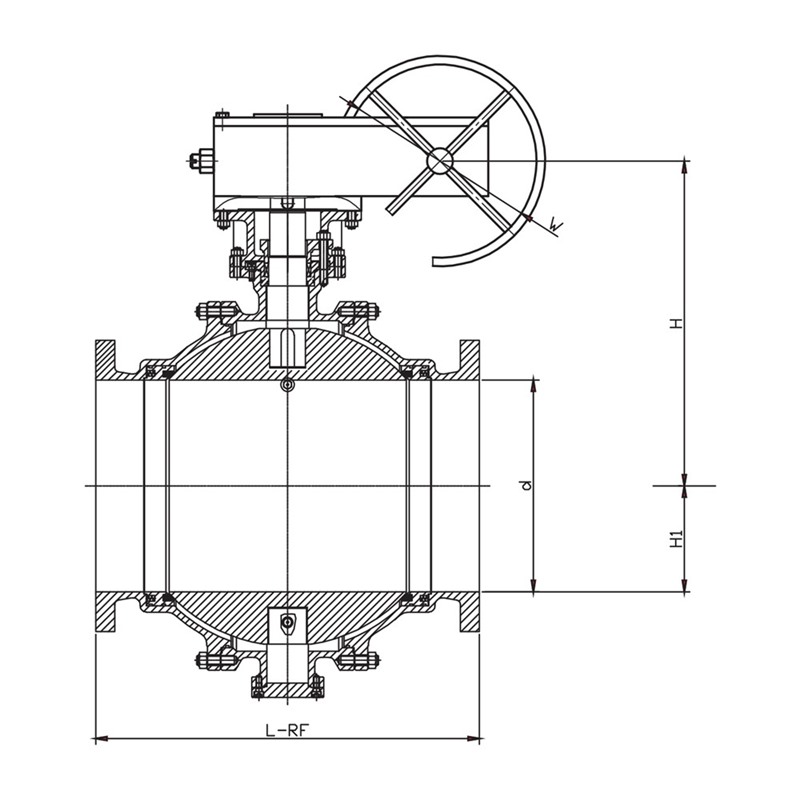

Nominal Pressure	Nominal Diameter		Valve Dimensions (mm)						Weight (kg)
Nominal Pressure	DN	NPS	L (RF)	L (BW)	d	H	H1	W	Weight (kg)
150 10K	100	4	229	305	100	250	135	300	60
	125	5	356	381	127	260	165	300	80
	150	6	394	457	150	285	193	400	101
	200	8	457	521	201	325	240	400	166
	250	10	533	229	252	370	293	500	283
	300	12	610	635	303	415	340	500	463
	350	14	686	762	334	455	372	600	622
	400	16	762	838	385	500	415	600	900
	450	18	864	914	436	540	462	600	1150
	500	20	914	991	487	590	511	600	1360
	600	24	1067	1143	589	680	601	600	2514
	650	26	1143	1245	633	800	700	600	3200
	700	28	1245	1346	684	960	780	700	4000
	750	30	1295	1397	735	1200	830	700	4800
	800	32	1372	1524	779	1380	870	700	5800
	900	36	1524	1727	874	1650	970	700	8000
300 20K	100	4	305	305	100	250	135	300	70
	125	5	381	381	127	260	165	300	95
	150	6	403	457	150	285	193	400	128
	200	8	502	521	201	325	240	400	243
	250	10	568	229	252	370	293	500	403
	300	12	648	635	303	415	340	500	602
	350	14	762	762	334	455	372	600	803
	400	16	838	838	385	500	415	600	1273
	450	18	914	914	436	540	462	600	1450
	500	20	991	991	487	590	511	600	1700
	600	24	1143	1143	589	680	601	600	3100
	650	26	1245	1245	633	800	700	700	4500
	700	28	1346	1346	684	960	780	700	6000
	750	30	1397	1397	735	1200	830	700	7500
	800	32	1524	1524	779	1380	870	800	9000
	900	36	1727	1727	874	1650	970	800	12000
