API Swing Check Valve

TECHNICAL SPECIFICATIONS

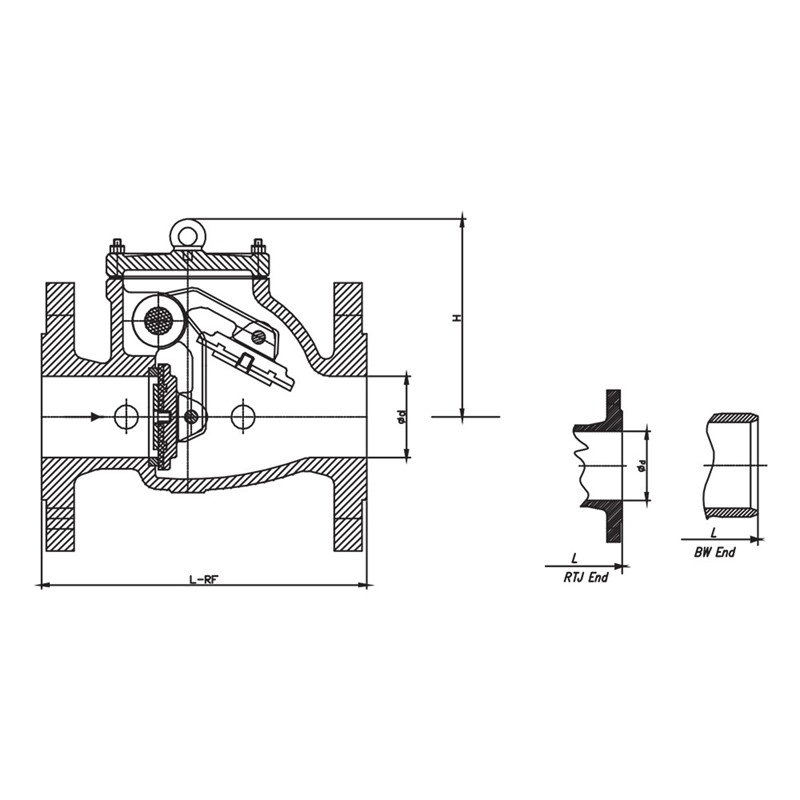

Anma Çapı		Class 600 Vana Ölçüleri (mm)					Ağırlık (kg)	Class 900 Vana Ölçüleri (mm)					Ağırlık (kg)
DN	NPS	L (RF)	L (RTJ)	L (BW)	d	H	Ağırlık (kg)	L (RF)	L (RTJ)	L (BW)	d	H	Ağırlık (kg)
50	2	292	295	292	51	170	26	368	371	368	51	183	72
65	2 1/2	330	333	330	64	178	35	419	419	419	64	220	75
80	3	356	359	356	76	225	59	381	381	381	76	280	102
100	4	432	435	432	102	275	99	457	457	457	102	315	134
125	5	508	511	508	127	320	155	559	559	559	127	360	200
150	6	559	562	559	152	385	208	610	610	610	152	390	354
200	8	660	664	660	203	445	357	737	737	737	203	460	514
250	10	787	791	787	254	500	561	838	838	838	254	540	754
300	12	838	841	838	305	570	752	965	965	965	305	640	818
350	14	889	892	889	337	590	889	1029	1029	1029	337	680	1180
400	16	991	994	991	387	650	1285	1130	1130	1130	387	780	1909
450	18	1092	1095	1092	438	778	1800	1219	1232	1219	432	845	2500
500	20	1194	1200	1194	489	970	2150	1321	1334	1321	483	1050	2960
600	24	1397	1407	1397	591	1100	3200	1549	1568	1549	584	1200	4600

Anma Çapı		Class 1500 Vana Ölçüleri (mm)					Ağırlık (kg)	Class 2500 Vana Ölçüleri (mm)					Ağırlık (kg)
DN	NPS	L (RF)	L (RTJ)	L (BW)	d	H	Ağırlık (kg)	L (RF)	L (RTJ)	L (BW)	d	H	Ağırlık (kg)
2	50	368	371	368	48	265	67	451	454	451	38	285	93
2 1/2	65	419	422	419	57	240	75	508	514	508	48	305	100
3	80	470	473	470	70	303	188	578	584	578	57	350	196
4	100	546	549	546	92	340	210	673	683	673	73	410	410
5	125	673	676	673	127	380	294	794	807	794	96	490	440
6	150	705	711	705	137	430	473	914	927	914	111	540	868
8	200	832	841	832	178	500	634	1022	1038	1022	146	620	970
10	250	991	1000	991	222	605	1140	1270	1292	1270	184	705	1700
12	300	113	1146	113	264	785	1939	1422	1445	1422	219	855	2080
14	350	1257	1276	1257	289	830	2000	-	-	-	-	-	-
16	400	1384	1407	1384	330	950	2700	-	-	-	-	-	-
18	450	1537	1559	1537	371	1080	3960	-	-	-	-	-	-
20	500	1664	1686	1664	416	1145	4400	-	-	-	-	-	-
