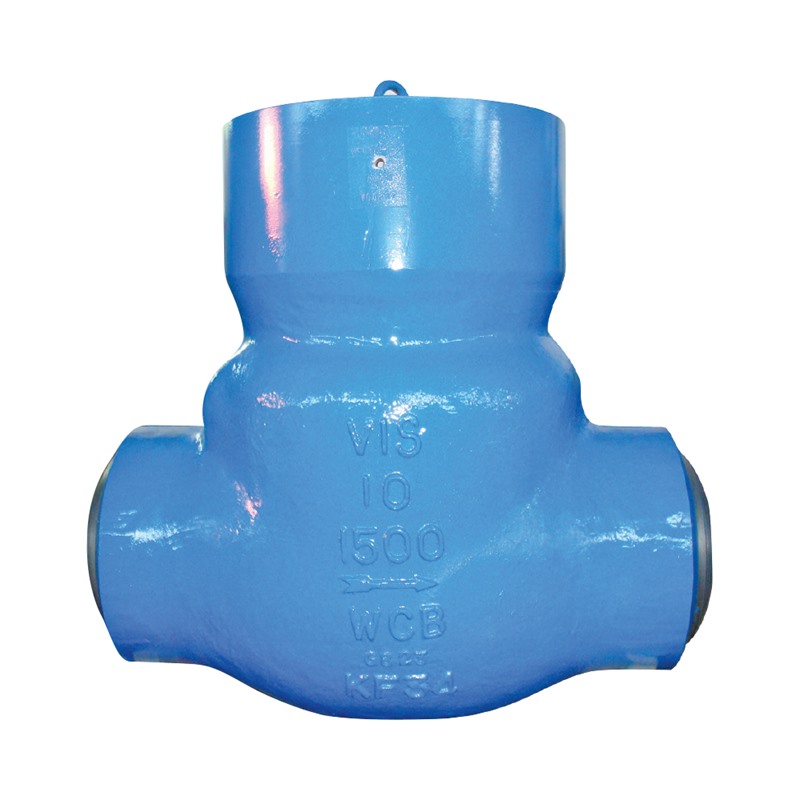

API Liftcheck Valve

TECHNICAL SPECIFICATIONS

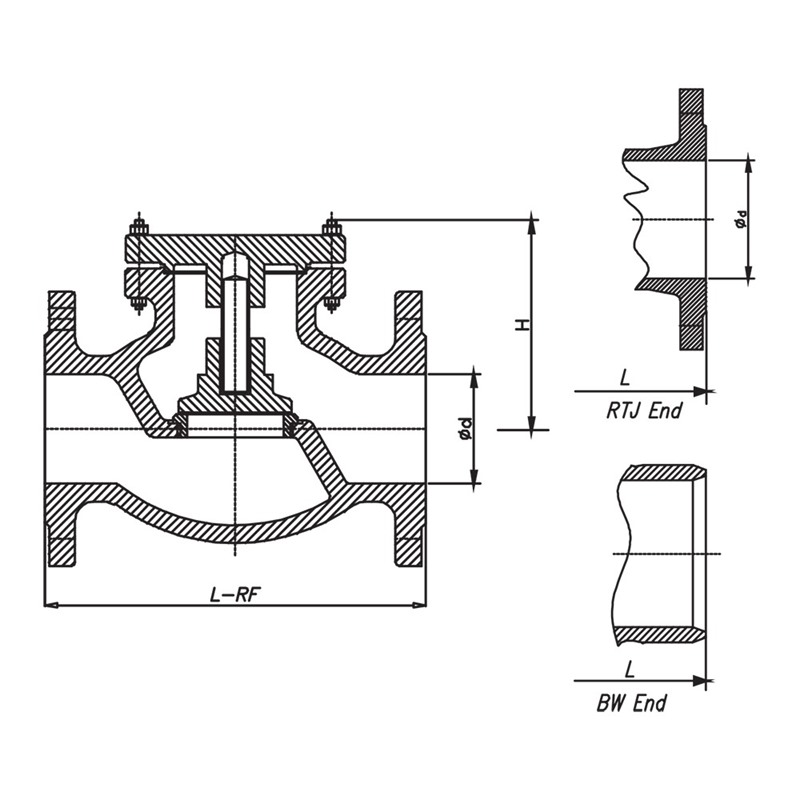

Nominal Diameter		Class 150 Valve Dimensions (mm)					Weight (kg)	Class 300 Valve Dimensions (mm)					Weight (kg)
DN	NPS	L (RF)	L (RTJ)	L (BW)	d	H	Weight (kg)	L (RF)	L (RTJ)	L (BW)	d	H	Weight (kg)
15	1.2	108	119	108	13	76	3	152	162	152	13	18	5
20	3.4	117	130	117	19	76	4	178	191	178	19	82	6
25	1	127	140	127	25	98	5	203	216	203	25	102	8
32	1 1/4	140	153	140	32	102	7	216	229	216	32	106	11
40	1 1/2	165	178	165	38	115	8	229	242	229	38	118	13
50	2	203	216	203	51	140	15	267	283	267	51	140	26
65	2 1/2	216	229	216	64	162	22	292	308	292	64	164	33
80	3	241	254	241	76	168	28	318	333	318	76	178	50
100	4	292	305	292	102	194	42	356	371	356	102	195	86
125	5	356	368	356	127	210	60	400	416	400	127	223	120
150	6	406	419	406	152	226	75	445	460	445	152	245	180
200	8	495	508	495	203	250	118	533	549	533	203	280	220
250	10	622	635	622	254	275	194	622	638	622	254	336	310
300	12	699	711	699	305	332	320	711	727	711	305	380	510

Nominal Diameter		Class 600 Valve Dimensions (mm)					Weight (kg)	Class 900 Valve Dimensions (mm)					Weight (kg)
DN	NPS	L (RF)	L (RTJ)	L (BW)	d	H	Weight (kg)	L (RF)	L (RTJ)	L (BW)	d	H	Weight (kg)
50	2	292	295	292	51	152	32	368	371	368	48	180	50
65	2 1/2	330	333	330	64	167	45	419	422	419	57	200	65
80	3	356	359	356	76	178	68	381	384	381	73	235	88
100	4	432	435	432	102	215	98	457	460	457	98	270	140
125	5	508	511	508	125	240	155	559	562	559	125	300	210
150	6	559	562	559	152	279	230	610	613	610	146	350	300
200	8	660	664	660	200	328	300	737	740	737	190	400	390
