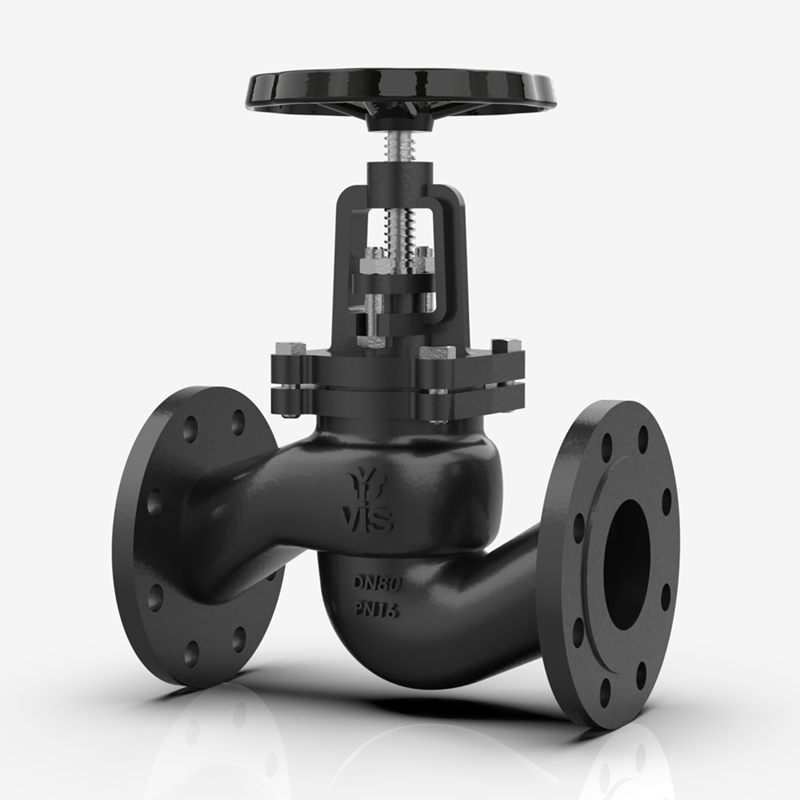

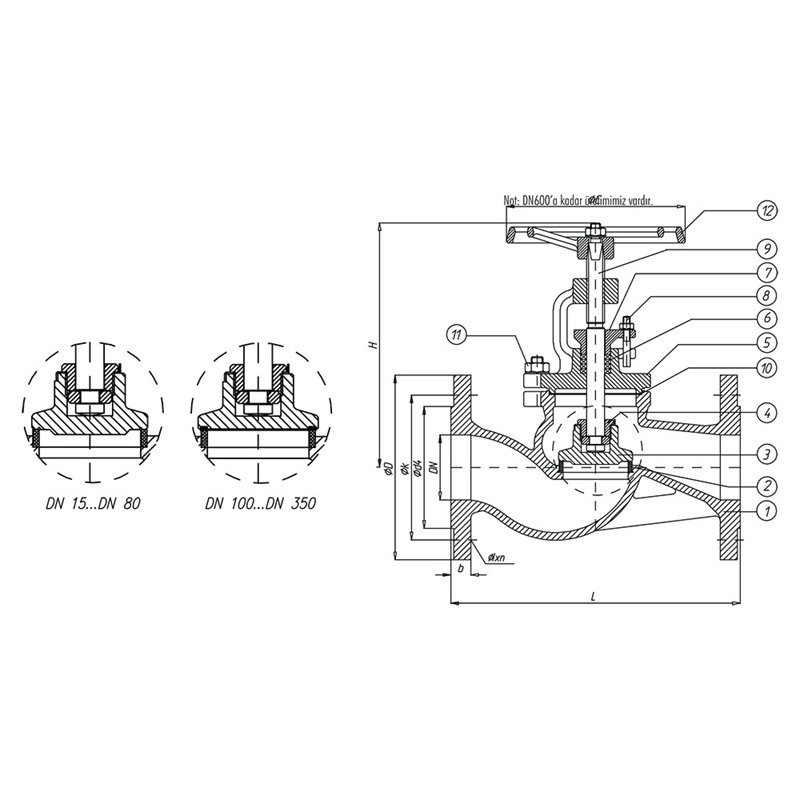

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | GS-C 25 (GP240GH + N) |
| 2 | Burc | AISI 304 |
| 3 | Klape | X20Cr13 |
| 4 | Baskı | Brass, SS |
| 5 | Kapak | GS-C 25 (GP240GH + N) |
| 6 | Salmastra | Graphite |
| 7 | Sal.Baskısı | GS-C 25 (GP240GH + N) |
| 8 | T Saplama, Somun | 5.6/8 |
| 9 | Mil | X20Cr13 |
| 10 | Conta | Klingerite/Asberit |
| 11 | Saplama, Somun | 5.6/8 |
| 12 | El Çarkı | GG 25 |
| Anma Çapı | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vana Boyutları DIN 3356/2-F2 DIN EN 558-1-FTF 2 | L | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 |
| ØC | 160 | 200 | 315 | 400 | 500 | 630 | ||||||||
| H | 230 | 310 | 315 | 420 | 485 | 550 | 625 | 630 | 860 | 900 | ||||
| Strok max. | 11 | 17 | 22 | 38 | 59 | 68 | 68 | 79 | 128 | 180 | ||||
| Flanş Ölçüleri DIN EN 1092 PN 64 | D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 |
| k | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | |
| d4 | 45 | 56 | 68 | 78 | 88 | 102 | 122 | 138 | 162 | 188 | 218 | 285 | 345 | |
| Øxn | Ø14x4 | Ø18x4 | Ø22x4 | Ø22x8 | Ø26x8 | Ø30x8 | Ø33x8 | Ø36x12 | ||||||
| b | 20 | 24 | 24 | 26 | 28 | 26 | 26 | 28 | 30 | 34 | 36 | 42 | 46 | |
| Ağırlık | kg | 9,5 | 11 | 12,5 | 16,5 | 20,5 | 25 | 40 | 55 | 85 | 125 | 150 | 260 | 375 |

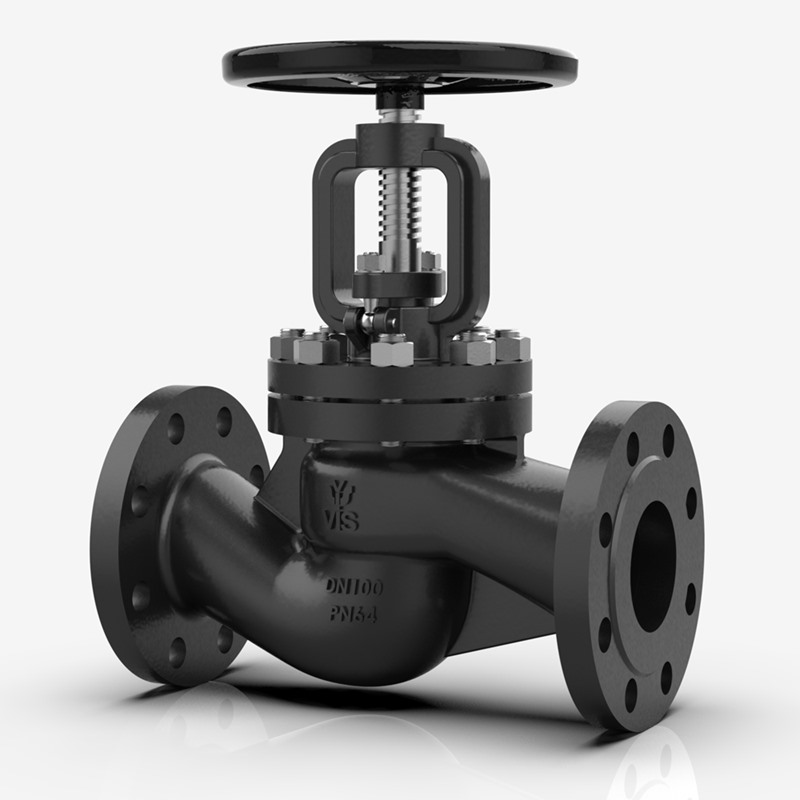

| Design | : | DIN 3356 |
| L Boyu | : | EN 558 Serie 2, DIN 3202 F2 |
| Basınç | : | PN 64 |
| Ölçü Aralığı | : | DN15 - DN250 |
| Flanş | : | EN 1092-2/B |
| Testler | : | EN 12266 |
